전기적 특징

전압 : 220V용 배선시스템.

전류 : 정격전류 20A

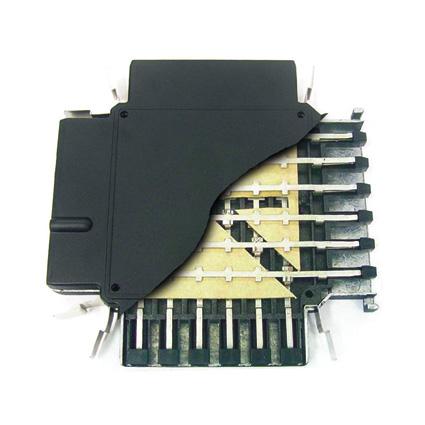

전선을 사용하지 않는 도체간의 체결

I F S의 도체는 전도성이 가장 우수한 무산소동

재질의 Socket과 Plug로 구성되어 있으며 절연체는

난연성 부도체인 Polycarbonate를 채용하여 도체를

절연 보호토록 하였다.



탁월한 내충격 및 내열성의 금속제 외함 사용

외장재질은 Zinc Die-Casting으로 물리적 내충격성을

갖도록 제작 하였습니다.

오체결 방지기능

I F S 의 외함은 체결부간의 Plug-In 결합시 오체결을

방지하도록 돌출부를 두어 오결선으로 인한 상선 및

접지선간의 단락사로를 원천적으로 방지 하였습니다.

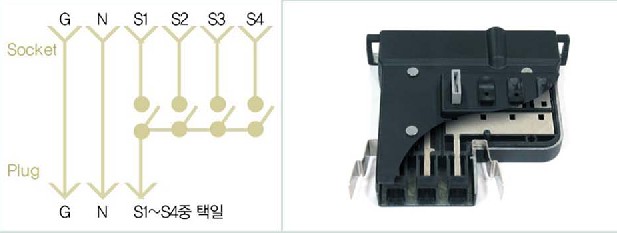

배선량을 절감하는 3선식 배선 구현

I F S는 배선회로 선택기능의 R(Reducer)을 사용하여

단일스취치로 점멸되는 종단부분은 Reducer를 경유하면서

3선(상선,중성선,접지선)으로만 구성 사능토록 하였습니다.

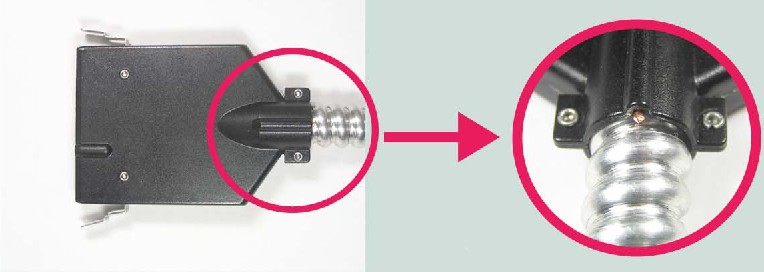

접지 Clamp가 필요없는 외함접지 기능

I F S의 접지단자와 MCIF케이블의 외장간에 나동선

으로 결선하여, 외함용 접지 Clamp의 별도공정이

필요없는 외함접지 시스템을 구현 하였습니다.
